Шанцевий інструмент

Шанцевий інструмент

Шанцевий інструмент

Сама назва "шанцевий інструмент" походить, очевидно, від застарілого слова "шанець", тобто окоп, зміцнення. Суть цього поняття полягає в тому, що це комплект інструментів, що забезпечують виконання робіт по уривку і обладнання різних фортифікаційних споруд. Основними матеріалами для зведення польових фортсооружений здавна були грунт, дерево і в деякій мірі камінь. Відповідно, в коло шанцевых увійшли інструменти для розробки грунту і обробки дерева. Звичайно, шанцевий інструмент займає в сучасній армії не те місце, яке він займав у XVIII-XIX століттях, так і першу третину XX століття. У свій час з допомогою виключно або майже виключно шанцевого інструменту зводилися фортеці, замки, укріплення, будувалися мости, дороги.
Сьогодні шанцевий інструмент в основному є допоміжним засобом, але чимало випадків, коли він виявляється єдиним засобом для зведення фортсооружений, укріплень, укриттів, ремонту та відновлення доріг, мостів. Згадаймо чеченську війну, особливо ту її частину, коли війська втягнулися в гори.

До того, як я перейду до безпосереднього опису шанцевого інструменту, я хотів би звернути вашу увагу на те, що багато хто розміри шанцевого інструменту вибрані не випадково. Наприклад, довжина великої саперної лопати 110 см. Це глибина траншеї нормальної (основний) профілі, ширина багнета 20см. Це ширина берми. Довжина багнета 25 див. Це три висоти бруствера окопу. Для саперів шанцевий інструмент грає і роль вимірювального інструменту. У саперному побуті нерідко можна почути: "Углубь котлован на два багнети", або: "А яка ширина - дві лопати? Та ні, мабуть, три багнети додай".

До табельної шанцевому інструменту відносяться: мала піхотна лопата, велика саперна лопата, киркомотыга, дворучна пила, звичайний лом, сокира плотницький, ножиці для різання дроту великі і малі, шнур трасувань.
Весь інший інструмент подібного призначення, хоча і застосовується у військах, поставляється в певні роду військ, але відноситься до розділу спеціального озброєння і табельною інженерним шанцевим інструментом не є. Я маю на увазі, зокрема, комбінований сокиру-лопата, пилка-струна, лопата десантника, ніж-лопата розвідника (мачете) і т. п.

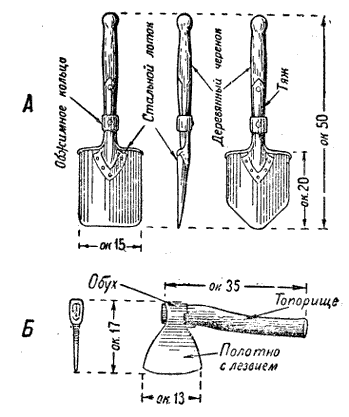

Мала піхотна лопата. Це офіційне табельну назву. Чомусь sanec-1.gif (6104 bytes)у цивільній, так і нерідко і у військовому середовищі її чомусь іменують "саперна лопатка". Між тим це саме піхотна лопата. Вона призначена для самообкопування солдата піхотинця в бою. Сапери ж нею практично ніколи не користуються. Переноситься лопата в брезентовому або шкіряному чохлі на поясному ремені з правої сторони кілька ззаду. У лопати заточуються обидві нижні сторони. Доцільно заточувати і одну (але тільки одну!) з двох бічних сторін. Це підвищує зручність користування лопатою при уривку окопу, перерубании коренів. Загострювання одній з бічних сторін у вигляді пилки ніякого ефекту не дає. Кут заточування леза залежить від типів ґрунтів, які зустрічаються в даній місцевості і підбирається досвідченим шляхом. Мала гострота ускладнює копання, а зайва призводить до застреванию лопати в грунті, що також знижує продуктивність. Успіх цієї роботи лопатою в середньому ґрунті становить 0.1 - 0. 5 куб. м. на годину. Держак лопати не забарвлюється. Його слід відшліфувати шкуркою і злегка обпалити над вогнем. Тільки в цьому випадку живець не буде ковзати в руці, не потрібно великих зусиль для утримання лопати і не будуть набиватися мозолі.
Неодноразово робилися спроби вдосконалити цю лопату, в тому числі і за рахунок того, що її робили складаний; за рахунок відмови від черешка (лопата-рукавиця); за рахунок зміни форми ріжучого краю і т. п. Однак у всіх випадках поверталися до класичного варіанту

Велика саперна лопата. sanec-2.gif (4436 bytes)Призначена для виконання робіт в грунті саперними підрозділами. Втім, це скоріше общеармейская лопата, т. до. вона ж входить в комплект Зіпа всі військових машин від командирського УАЗика до ракетного тягача; видається в певних кількостях у всі підрозділи всіх родів військ. На техніці для цієї лопати передбачені штатні кріплення, а в інших випадках вона перевозиться у транспортних машинах. Успіх цієї роботи лопатою в середньому грунті 1 куб. метр на годину.
Форма леза (багнета) цієї лопати не оптимальна. Більш доцільно було б зробити нижній край леза подібним малої піхотної лопати. Це зменшило б навантаження на копающего. Однак існуюча форма леза обрана виходячи з того, що даній лопати потрібно універсальність, тобто вона повинна використовуватися і як штикова, і як совкова лопата, і як зачисна. Держак як і у піхотної лопати не окрашиватся. Лезо не підлягає фарбуванню також. При зберіганні його лише слід злегка змастити консистентним мастилом (вазеліном). Кут заточування нижнього краю леза визначається дослідним шляхом для місцевих грунтів.

Сокира плотницький. Призначений для різних робіт по рубці, sanec-3.gif (2749 bytes)обтесыванию, круглого і пиляного лісу. Успіх користування сокирою дуже сильно залежить від форми рукоятки, її положення по відношенню до лезу, форми заточування леза, кутів заточування леза (саме кутів, а не місце, бо верхній край, середина і нижній край леза повинні мати різні кути заточування з правильним плавним переходом. Заточування і правка леза досвідченим теслею займає до 2 годин, але це того варто. У досвідчених руках сокиру легко і швидко виконує більшість робіт по дереву( на затеску на один кант колоди діаметром 30см. довжиною 10м. потрібно 1.25 чол/год). Але для різних видів роботи заточка різна. У стандартному вигляді форма і кут заточування універсальний і забезпечує прийнятне зручність та продуктивність роботи.
Сокири входять в комплект шанцевого інструменту як інженерних, так і мотострілецьких, танкових, артилерійських підрозділів. Крім того, вони входять до складу Зіпа майже всіх типів армійської техніки.

Киркомотыга. Призначена для розпушування і розробки мерзлих, sanec-4.gif (2613 bytes)кам'янистих твердих грунтів. Один кінець заточений четырехгранником і призначений для розпушування мерзлого грунту, розбивання каменів. Другий заточений лопаткою і призначений для розпушування і розробки мерзлих і твердих грунтів. До складу ЗИПов гусеничних і колісних бойових і транспортних машин не входить. Входить до складу табельної шанцевого інструменту мотострілецьких, танкових, артилерійських підрозділів з розрахунку 1 киркомотыга на 15 осіб, інженерних підрозділів 1 на 8 осіб.

Брухт звичайний. Призначений для розпушування особливо твердих грунтів, sanec-5.gif (1193 bytes)пробивання отворів під льоду, бетонних перекриттях, кам'яній кладці, розбирання завалів, роз'єднання дерев'яних конструкцій, а також в якості важеля при вантажних роботах.Металевий стрижень з легованої стійкою до истириранию сталі. Один кінець заточений четырехгранником, другий зроблений лопаткою. Успіх роботи ломом залежить від уміння правильно підготувати його. Тіло брухту має бути відпущено, а робочі кінці загартовані. Тільки в цьому випадку лом не буде отсушивать руки при ударах, вібрувати і в той же час не тупитися занадто швидко. Як табельний інструмент є тільки в інженерних підрозділах і в якості інструменту Зіпа артилерійських знарядь.
Від автора. Цей зовні нехитрий інструмент постійно служить приводом для глузувань над саперами з боку не тільки зарозумілих танкістів, але і простакуватих піхотинців. Гармаші ж зазвичай мовчать, бо їм і в сучасній армії занадто часто доводиться копати окопи для своїх гармат, витягувати з ґрунту загрузлі там від віддачі станини, і вони не гірше саперів знають цінність цієї залізної палиці. Парочка ломів у них обов'язково надійно пригвинчена до станини знаряддя, та ще кілька крадених у саперів ломів сховано в затишному куточку тягача.

Пила поперечна дворучне. Призначена для поперечного розпилювання sanec-6.gif (3055 bytes)дерев'яних елементів, валки лісу. Входить до складу Зіпа всіх бойових і більшості небойових машин, а також входить до складу табельної шанцевого інструменту підрозділів мотострілецьких, танкових, інженерних військ, артилерії. Успіх роботи залежить від правильності розведення і заточування зубів. При правильно виставлених цих параметрах і мінімальному навику пилющих ця пила здатна розпилювати ліс будь-якої твердості з високою продуктивністю (на 10 перепилов сирого соснового брусу діаметром 32 див. потрібно 30-35 хв.).

Ножиці для різання дроту. Існують двох типів - великі і sanec-7.gif (4928 bytes)малі. Великі ножиці призначені для різання дроту і проводів, в тому числі і що знаходяться під напругою до 1000 вольт діаметром до 6 мм Малі ножиці призначені тільки для різання колючого дроту. Пр розведенні ручок ріжучі кромки ножиць розходяться, а при зведенні ріжуть. Зусилля на кінцях рукояток великих ножиць при різанні колючого дроту не перевищує 5 кг, а при різанні 6мм. дроту 12-14 кг. Зусилля при різанні колючого дроту малими ножицями становить 8-12 кг Ножиці обох типів ходять в комплект інженерного майна полку, але підрозділу видаються тільки для виробництва робіт.

Шнур трасувань. Призначений для розмітки (трасування) наsanec-8.gif (4880 bytes)місцевості фортифікаційних споруд (котлованів під окопи, укриття, бліндажі, притулку, траншеї). Являє собою високоміцний (зусилля розриву до 300 кг.) синтетичний або бавовняний шнур діаметром 8-10 мм і довжиною 100м яскраво-жовтого або брудно-білого кольору. На кінцях шнура з одного боку є металеве кільце, з іншого карабін, чіо дозволяє з'єднувати між собою кілька шнурів. По довжині шнура через кожен метр пророблені люверси, що дозволяє за допомогою металевих приколышей в необхідних місцях закріплювати шнур на ґрунті. В комплект шнура входить 50 металевих приколышей. Шнур з приколышами укладається в брезентову сумку. Для вимірювання відстаней шнур не призначений, т. к. подовження його при натягу може становити до 2 метрів на 100 метрів довжини. Шнур входить в комплект табельного інженерного майна полку, але в мотострілкові або танкові підрозділи не видається і використовується тільки иженерно-саперної роти полку.

У цій статті перераховані не всі предмети, що відносяться до шанцевому інструменту. а лише входять в табелі інженерного майна мотострілецьких, танкових, артилерійських та інженерних частин. Крім них у частині поставляються тригранні напилки для заточування пив, розведення для пив, заточні круги і верстати для лопат і сокир, плоскогубці, гострогубці, круглогубці, пешні, льодобури, лопати совкові, снігові лопати, мотики (кетмени), бури ручні, лопати зачисні, пили-ножівки по дереву та металу, лучкові пили, пили для розпилювання дощок, коловороти, рашпілі, рубанки, фуганки, гідроножиці, домкрати, талі, блоки. Однак це майно поставляється в межах необхідного і можливого кількості.

Терміни служби табельної шанцевого інструменту не визначаються. Щорічно начальник інженерної служби полку може списати до 10% від кількості наявного шанцевого інструменту. Ще 5% може списати своїм рішенням начальник иженерной служби дивізії за поданням поч. інж.служби полку.
От автора. Вечная головная боль нач.инж.службы полка. Пехота, танкисты все время требуют лопат, топоров, а получив, быстро теряют, ломают, и требуют снова и снова. А списать можно только 15% за год. Вот количество лопат в полку по учету достигает 1000, 2000, 3000, а налицо 150-200. Где остальные? Инженер разбазарил! Удержать с него за нерадивость стоимость утраченного имущества! Вот и получается - и не выдавать нельзя (иначе сорвешь учебный процесс полка!) и выдавать не очень охота - платить потом придется. Вот и вертится инженер, исхитряется.

Литература

1. Настанова з військово-інженерної справи для Радянської Армії. Військове видавництво. Москва. 1984р.
2. Б. В. Варенышев та ін. Підручник. Військово-інженерна підготовка. Військове видавництво. Москва. 1982р.
3. Б. С. Колибернов та ін Довідник офіцера інженерних військ. Військове видавництво. Москва. 1989р.
